NOTES
ACIER OXYDE:

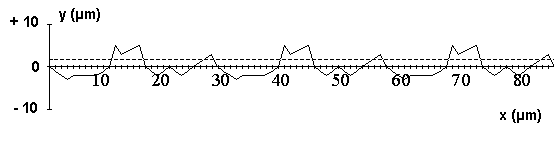

La rugosité exacte de l'acier oxydé n'a pu
être déterminé car elle dépassait la
valeur maximale (soit 1,5 µm) mesurable avec le
rugosimètre employé.
ADSORPTION: fixation de molécules gazeuses sur une surface solide. Sous ultra-vide, il faut environ une heure pour former une monocouche de molécules adsorbées (épaisseur de l'ordre de quelques angströms) tandis que quelques nanosecondes suffisent à la pression atmosphérique !
ANTIFOOLING: des recherches sont en cours pour diminuer le caractère polluant de l'antifooling contenant une substance toxique telle que le cuivre. Ce revêtement doit actuellement être renouvellé tous les 3 ans.
CARBONE et ALUMINIUM: Les pics photoélectroniques ont pu être identifiés facilement puisque leurs positions sont répertoriées dans le "Handbook of X-Ray Photoelectron Spectroscopy."
Chaque pic est nommé comme le niveau (1, 2, 3 ...) et le sous-niveau d'énergie (s, p, d, ...) dont proviennent les photoélectrons. Par exemple pour le pic Al 2p, les photoélectrons sont issus du sous-niveau p du niveau 2 de l'atome d'aluminium.
COUCHES de PEINTURES: la masse de peinture après séchage est de l'ordre de 60 tonnes sur un paquebot de 180 m comportant environ 125 000 m² de surfaces peintes.
ECHANTILLON D'ALUMINIUM: L'entreprise Hydro Aluminium de Chateauroux nous a fourni de l'aluminium brut et de l'aluminium anodisé. L'influence de l'anodisation sur la dureté est développée dans la 3ème partie de ce rapport.
EROSION IONIQUE: technique qui consiste à décaper une surface en la bombardant avec des ions. Cette érosion s'effectue dans la chambre de préparation. Dans l'exemple décrit ici, nous avons procédé à une érosion par des ions argon Ar+ d'énergie 500 eV pendant 3 minutes puis d'énergie 3000 eV pendant 5 min.
eV: L'électron-volt (eV) est la variation d'énergie cinétique d'une particule portant une charge élémentaire (1,6.10-19 C) sous l'effet d'une différence de potentiel de 1 V ; 1 eV = 1,6.10-19 J.
MEB:Toutes les photographies MEB qui figurent dans ce rapport ont été réalisées au centre de micro-caractérisation de l'Institut des Matériaux de Nantes. Les échantillons ont préalablement été métallisés avec une couche mince de platine (< 5 nm) dans le but d'accroître la conduction électrique pour obtenir des images de bonne qualité.
PORES: Lorsque la lame d'aluminium anodisée est plongée dans l'eau bouillante, l'alumine Al2O3 cristallise en böhmite (Al2O3, H2O), qui par croissance colmate les pores. Pour la construction aéronautique, les alliages d'aluminium anodisés ne sont pas colmatés avant d'être collés afin de permettre à la colle d'entrer dans les pores et de se fixer plus efficacement.
